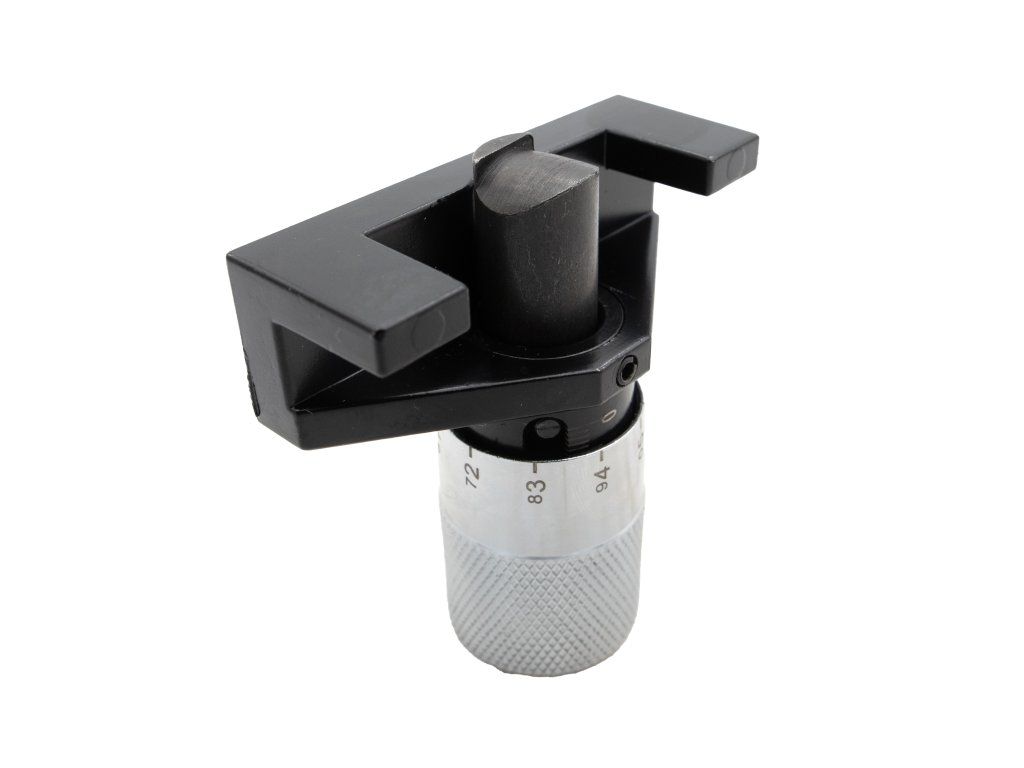

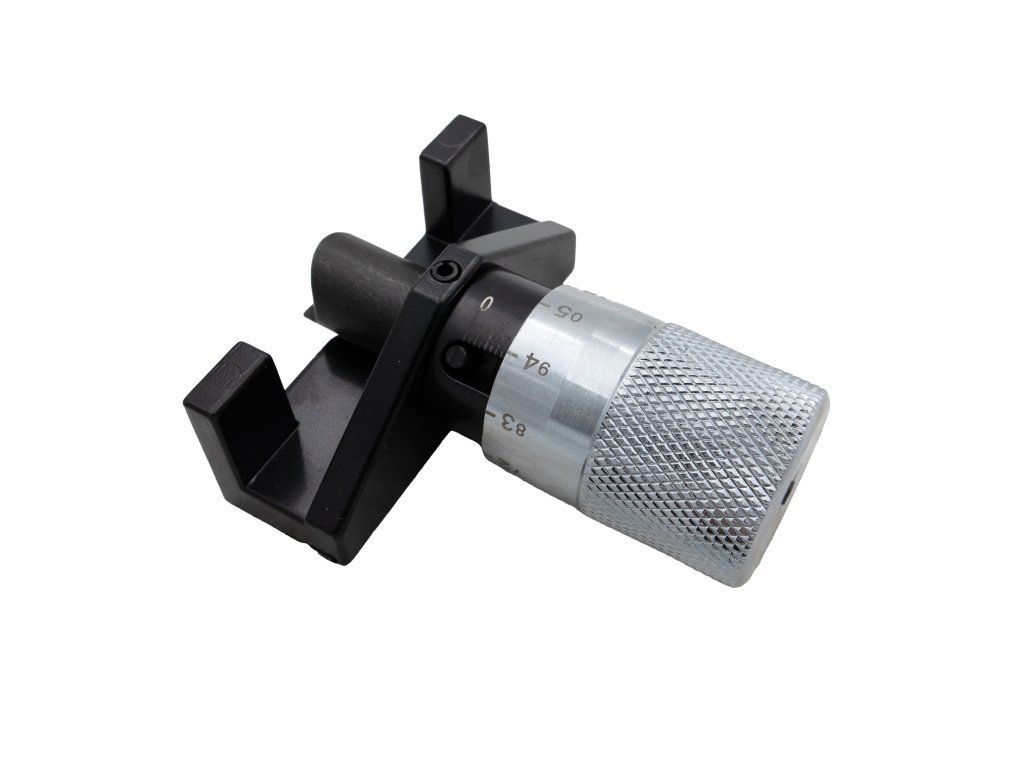

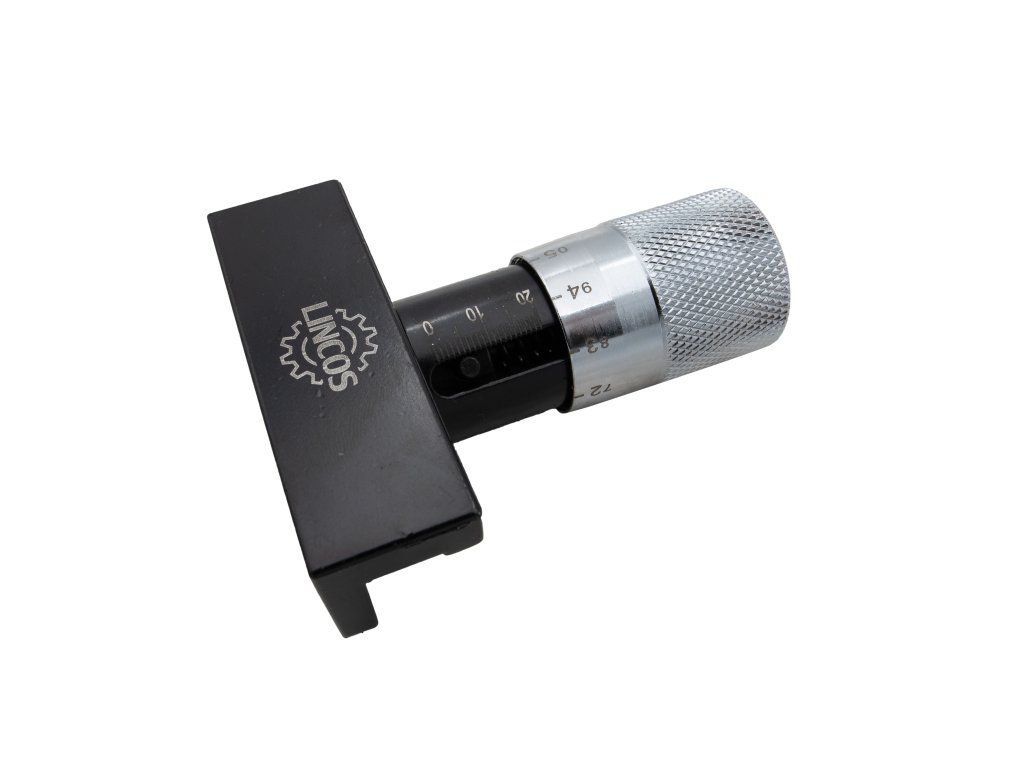

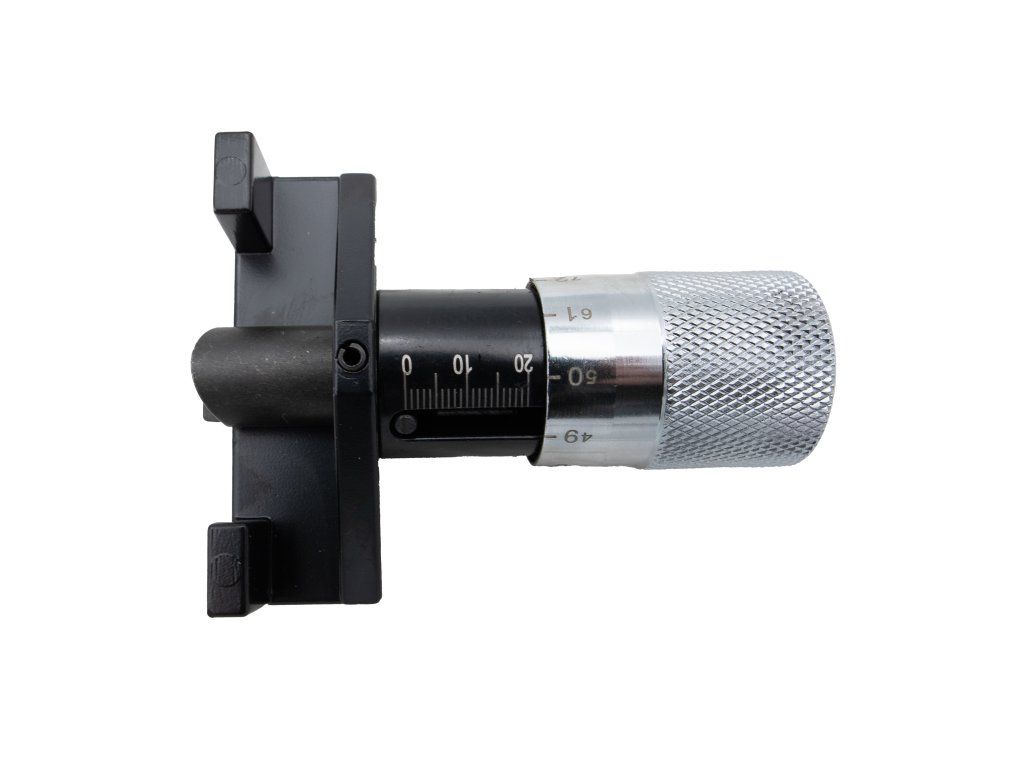

Prípravok na kontrolu napnutia remeňa

Podrobný popis

Popis

• Obojstranná stupnica umožňuje meranie z oboch strán
• Ukazuje napätie v Nm
• Nastaviteľná stupnica 0-20 mm
• Môže byť použitý pre pásy rôznych šírok

Použitie napínača rozvodového remeňa

• Kontroluje napnutie rozvodových remeňov rôznych hrúbok, meria pohyb rozvodového remeňa v krútiacom momente. Vždy merajte v meracej polohe špecifikovanej výrobcom vozidla (napríklad medzi ozubeným kolesom vačkového hriadeľa a vodným čerpadlom)

• 1. Zvoľte si správnu polohu na meranie napätia na základe odporúčaní výrobcu (výsledok merania vidíte z oboch strán).
• 2. Umiestnite merač napnutia na rozvodový remeň tak, aby ste videli stupnicu optimálneho napnutia (obrázok 1) z každej strany merača. Ak vidíte zadnú stranu glukomera, použite malé čísla na jemné doladenie.
• 3. Skontrolujte údaje výrobcu o napnutí rozvodového remeňa vrátane priehybu rozvodového remeňa (mm) a zaťaženia rozvodového remeňa (daN)
• 4. Na určenie správnej hodnoty napätia použite tabuľku.
• 5. Otáčajte ryhovanou rukoväťou, kým nedosiahne hodnotu špecifikovanú výrobcom na stupnici nastavenia napätia. Hodnotu môžete presne nastaviť pomocou stupnice jemného nastavenia.
• 6. Odčítajte napätie zo stupnice optimálneho napätia a porovnajte ho s optimálnou hodnotou napätia uvedenou v tabuľke. Ak nevidíte optimálnu stupnicu napnutia, je zakrytá stupnicou nastavenia napnutia a rozvodový remeň je príliš napnutý.

Nastavenie napätia

• 1. Pomocou vhodného napínacieho nástroja tlačte na napínací valec, kým stupnica neukáže správnu hodnotu.
• 2. Utiahnite poistný kolík napínacej kladky pomocou vhodného nástroja.

Veľkosť rozvodového remeňa

• Pre ozubené remene hrubšie ako 5 mm pridajte rozdiel k nastaveniu napnutia a optimálnemu napnutiu.

• Napríklad, ak je hrúbka rozvodového remeňa 6 mm a zaťaženie rozvodového remeňa je 4,5 daN, priehyb rozvodového remeňa je 3,5 mm, potom nastavenie napnutia = 16,0 mm + 1 mm = 17,0 mm, optimálne napnutie = 13,0 mm + 1 mm = 14,0 mm
